Besoin d'un petit coup de main pour Cheminement Durit...

Message  Volta le Mer 12 Avr 2017 - 1:16

Coucou les Gars,

Vu que j'ai quelques pièces à changer sur le refroidissement, ( http://www.rangeroverp38.com/t10927p150-vase-d-expansion-fele#189894 )...
Je vais en profiter pour changer la Durit PCH000330 qui va du vase, jusque théoriquement au refroidisseur de papillon...

Seulement voilà, j'ai deux petits soucis:

1) je n'ai plus le refroidisseur de papillon sur la voiture.

2) Quand on a changé le radiateur sur la voiture, la PCH00330 étant malade, on en a "refait" une, avec les bons morceaux de celles qu'on avait changé pour l'occasion... (j'avais commandé toutes les Durits, sauf celle-là!)...
Et on a eu la bonne idée de ne pas prendre de photos avec l'ancienne en place, et le cheminement de celle qu'on a refaite est bien différent du cheminement normal...

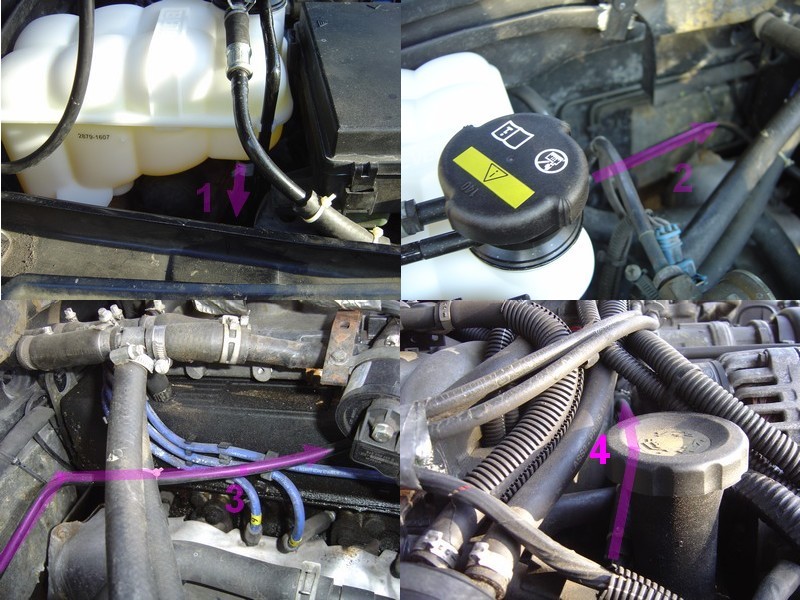

Voilà ce que ça donne maintenant:





Et normalement, quand le réchauffeur est en place, elle finit dans cette zone:

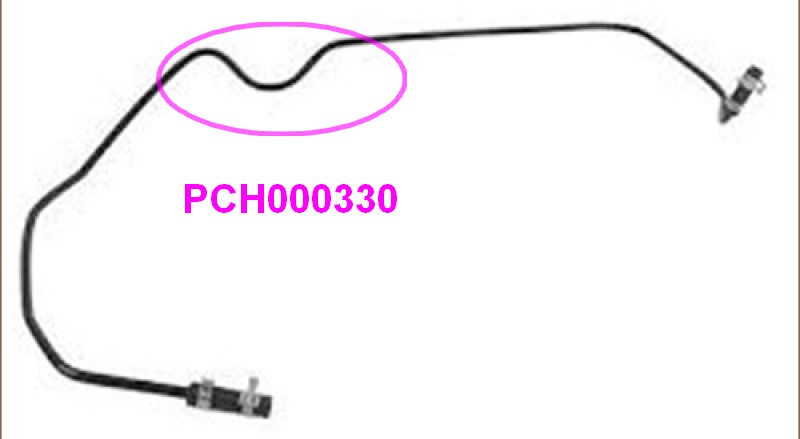

Si quelqu'un pouvait me faire une photo de l'endroit où se trouve l'arrondi ça m'aiderait beaucoup....
Que ce soit un GEMS ou un THOR, vu que les références de la Durit sont les mêmes, je pense que le cheminement est identique...
Ça me permettrait de savoir dans quel sens va la Durit ainsi que son cheminement....




Merci d'avance...
avatar
Volta
Range P38 Guru
Range P38 Guru

Véhicule : Range Rover P38 V8 4,0 SE
Année du Véhicule : 2000
Boîte de Vitesse / Gearbox : Automatique
Age : 63
Ville et code postal : Grand-Couronne Seine-Maritime 76
Activité / Fonction : Technicien de Maintenance... Retraité

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  tototata1416 le Mer 12 Avr 2017 - 8:36

Coucou

Elle longe l'aile vers la batterie,

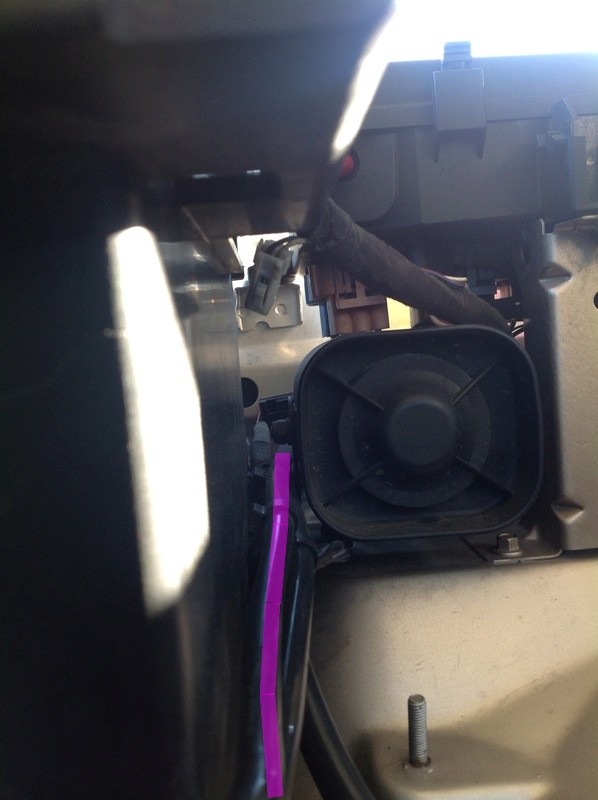

Elle passe entre la batterie (arrière) et sirène

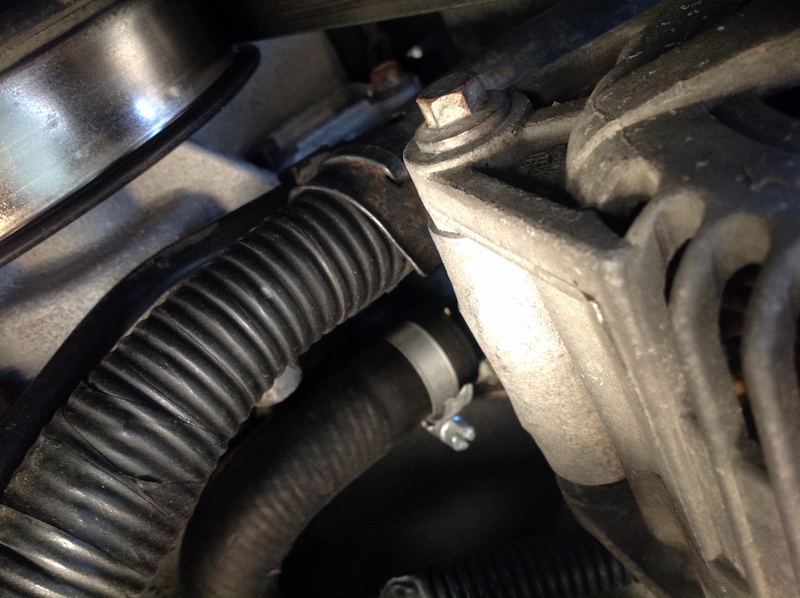

Elle passe sous l'aternateur
Elle passe devant la pompe à eau (a passer avant de remettre le visco)
Elle sort vers le volet










avatar
tototata1416
Range P38 Guru
Range P38 Guru

Véhicule : Range Rover P38 V8 4,0 SE
Année du Véhicule : 1998
Edition / Finition : Holland & Holland
Boîte de Vitesse / Gearbox : Automatique
Age : 46
Ville et code postal : 14000-CAEN (Basse Normandie)
Activité / Fonction : Chargé d'Affaires

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  hlr le Mer 12 Avr 2017 - 13:42

Et bien la mienne elle fait pas du tout ça. Elle va quasiment tout droit en passant derrière l'alternateur ...ou alors c'est une bidouille du mécano qu'a remonté mon moteur ???
Et quand je vois le mouvement d'eau que créé la sortie du réchauffeur de papillon dans mon vase...je me demande quel effet ça fait au moteur d'avoir cette sortie bouchée ? Ça bouillonne carrément à chaque accélération.
avatar
hlr
membre actif
membre actif

Véhicule : Range Rover P38 V8 4,6 HSE
Année du Véhicule : 1997
Boîte de Vitesse / Gearbox : Automatique
Age : 58
Ville et code postal : CHARENTE

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  Volta le Mer 12 Avr 2017 - 16:27

Coucou

hlr a écrit:Et bien la mienne elle fait pas du tout ça. Elle va quasiment tout droit en passant derrière l'alternateur ...ou alors c'est une bidouille du mécano qu'a remonté mon moteur ???
Et quand je vois le mouvement d'eau que créé la sortie du réchauffeur de papillon dans mon vase...je me demande quel effet ça fait au moteur d'avoir cette sortie bouchée ? Ça bouillonne carrément à chaque accélération.

Tu parles de quel montage?... celui de Toto ou du mien?... le mien est bien un bidouillage qu'on a fait quand on a remonté le radiateur. Wink

Maintenant, c'est ce qu'il me semble aussi: c'est qu'elle passait derrière l'alternateur...

En tous cas, merci pour les photos, Thomas! Super !

Et je suis con! :

Volta a écrit:

Vendredi, j'étais dans un Def 110 et sur le plateau croché au cul du Def devinez quoi?... Un Pet Bleu.... Aie


Nan! c'est pas le mien!... c'est celui d'une copine, un 4,6L, qui a un vilain claquement du côté du haut moteur....
Celui-là va prendre un bon bol d'air du côté de Dieppe... Wink
A priori, entendu comme ça, un poussoir grippé!... y'a plus qu'à démonter et voir ce qui se passe.


Si c'est le même montage sur le THOR que sur le GEMS... Il y a un GEMS à Dieppe! Bon Sang !

J'ai juste besoin de savoir si le cheminement est le même sur le THOR et GEMS... Wink
avatar
Volta
Range P38 Guru
Range P38 Guru

Véhicule : Range Rover P38 V8 4,0 SE
Année du Véhicule : 2000
Boîte de Vitesse / Gearbox : Automatique
Age : 63
Ville et code postal : Grand-Couronne Seine-Maritime 76
Activité / Fonction : Technicien de Maintenance... Retraité

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  hlr le Mer 12 Avr 2017 - 18:45

Volta a écrit: Coucou

hlr a écrit:Et bien la mienne elle fait pas du tout ça. Elle va quasiment tout droit en passant derrière l'alternateur ...ou alors c'est une bidouille du mécano qu'a remonté mon moteur ???
Et quand je vois le mouvement d'eau que créé la sortie du réchauffeur de papillon dans mon vase...je me demande quel effet ça fait au moteur d'avoir cette sortie bouchée ? Ça bouillonne carrément à chaque accélération.

Tu parles de quel montage?... celui de Toto ou du mien?... le mien est bien un bidouillage qu'on a fait quand on a remonté le radiateur. Wink

Maintenant, c'est ce qu'il me semble aussi: c'est qu'elle passait derrière l'alternateur...

de celui de toto
avatar
hlr
membre actif
membre actif

Véhicule : Range Rover P38 V8 4,6 HSE
Année du Véhicule : 1997
Boîte de Vitesse / Gearbox : Automatique
Age : 58
Ville et code postal : CHARENTE

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  Volta le Jeu 13 Avr 2017 - 0:32

Coucou

Quelque part ça me rassure sur ma santé mentale.... Mwuahah

Ça veut dire que celui qui a remonté le moteur de Toto, a dû se faire des nœuds au cerveau comme moi, pour passer cette Durit.

Pour le réchauffeur, sur le mien, il a été dégagé du temps de l'ancien propriétaire, et remplacé par un U en cuivre... qui n'a plus lieu d'exister si on fait une petite modif de raccordement derrière l'alternateur... Wink
avatar
Volta
Range P38 Guru
Range P38 Guru

Véhicule : Range Rover P38 V8 4,0 SE
Année du Véhicule : 2000
Boîte de Vitesse / Gearbox : Automatique
Age : 63
Ville et code postal : Grand-Couronne Seine-Maritime 76
Activité / Fonction : Technicien de Maintenance... Retraité

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  cambouis 14 le Jeu 13 Avr 2017 - 8:10

Volta a écrit:Coucou
Pour le réchauffeur, sur le mien, il a été dégagé du temps de l'ancien propriétaire, et remplacé par un U en cuivre...Wink

pas terrible ,ca .... méme si tu est en gaz injecté et non vaporisé ,le réchauffeur est utile .....

cambouis 14
pet lover
pet lover

Véhicule : Range Rover P38 2,5 DT
Année du Véhicule : 1998
Boîte de Vitesse / Gearbox : Automatique
2nd Véhicule : Range Rover P38 2,5 DSE
Année du 2nd Véhicule : 1995
Boîte de Vitesse / Gearbox : Manuelle
Age : 54
Ville et code postal : calvados

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  RR-Evo le Jeu 13 Avr 2017 - 8:20

cambouis 14 a écrit:
Volta a écrit:Coucou
Pour le réchauffeur, sur le mien, il a été dégagé du temps de l'ancien propriétaire, et remplacé par un U en cuivre...Wink

pas terrible ,ca .... méme si tu est en gaz injecté et non vaporisé ,le réchauffeur est utile .....
des dizaines roulent sans réchauffeur et aucune différence.

_________________

http://www.RR-EVOLUTION.com


avatar
RR-Evo
Admin. Forum Range Rover P38
Admin. Forum Range Rover P38

Véhicule : Range Rover P38 V8 4,6 HSE
Année du Véhicule : 1997
Edition / Finition : Vogue
Boîte de Vitesse / Gearbox : Automatique
Age : 34
Ville et code postal : PARIS - FLORENT 06 18 97 08 16 www.RR-EVOLUTION.com
Activité / Fonction : RR-Evolution, pièces et accessoires pour P38, Test

http://www.rr-evolution.com

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  Madfal37 le Jeu 13 Avr 2017 - 11:50

Sur mon 4.0l et 4.6 Thor
Le cheminement de la durite qui va du vase d'expansion au réchauffeur est le même que celui qu'indique Thomas Smile


Du vase d'expansion longe entre l'aile et le bloc fusible
Passe entre la batterie et le bloc fusible et l'alarme
Puis entre goulotte huile moteur et alternateur
Puis entre plénum et compresseur clim
Et se raccorde au réchauffeur du boîtier papillon.
avatar
Madfal37
Membre
Membre

Véhicule : Range Rover P38 V8 4,0 HSE
Année du Véhicule : 2000
Edition / Finition : Vogue
Boîte de Vitesse / Gearbox : Automatique
2nd Véhicule : Range Rover P38 V8 4,6 HSE
Année du 2nd Véhicule : 2000
Edition / Finition : Vogue
Boîte de Vitesse / Gearbox : Automatique
Age : 57
Ville et code postal : TOURS 37540

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  Volta le Jeu 13 Avr 2017 - 22:43

Coucou

Bon... suite à un petit coup de fil à Thomas, je comprends mieux!

En mettant les photos dans le bon sens, ça va mieux! (saleté de tablette qui prends les photos "de biais"...) Mwuahah

Madfal37 a écrit:Sur mon 4.0l et 4.6 Thor
Le cheminement de la durite qui va du vase d'expansion au réchauffeur est le même que celui qu'indique Thomas Smile


Du vase d'expansion longe entre l'aile et le bloc fusible
Passe entre la batterie et le bloc fusible et l'alarme
Puis entre goulotte huile moteur et alternateur
Puis entre plénum et compresseur clim
Et se raccorde au réchauffeur du boîtier papillon.

Et du coup, ça colle avec ce que dit Madfal.... Wink











Est-ce que comme ça, ca te parle mieux hlr? ou est-ce que tu as encore des différences?


Dernière édition par Volta le Ven 14 Avr 2017 - 0:14, édité 2 fois
avatar
Volta
Range P38 Guru
Range P38 Guru

Véhicule : Range Rover P38 V8 4,0 SE
Année du Véhicule : 2000
Boîte de Vitesse / Gearbox : Automatique
Age : 63
Ville et code postal : Grand-Couronne Seine-Maritime 76
Activité / Fonction : Technicien de Maintenance... Retraité

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  tototata1416 le Ven 14 Avr 2017 - 0:03

Coucou

Oui c'est bien ce cheminal Super !
avatar
tototata1416
Range P38 Guru
Range P38 Guru

Véhicule : Range Rover P38 V8 4,0 SE
Année du Véhicule : 1998
Edition / Finition : Holland & Holland
Boîte de Vitesse / Gearbox : Automatique
Age : 46
Ville et code postal : 14000-CAEN (Basse Normandie)
Activité / Fonction : Chargé d'Affaires

Revenir en haut Aller en bas

Re: Besoin d'un petit coup de main pour Cheminement Durit...

Message  hlr le Ven 14 Avr 2017 - 18:15

Volta a écrit:Coucou

Bon... suite à un petit coup de fil à Thomas, je comprends mieux!

En mettant les photos dans le bon sens, ça va mieux! (saleté de tablette qui prends les photos "de biais"...) Mwuahah

Madfal37 a écrit:Sur mon 4.0l et 4.6 Thor
Le cheminement de la durite qui va du vase d'expansion au réchauffeur est le même que celui qu'indique Thomas Smile


Du vase d'expansion longe entre l'aile et le bloc fusible
Passe entre la batterie et le bloc fusible et l'alarme
Puis entre goulotte huile moteur et alternateur
Puis entre plénum et compresseur clim
Et se raccorde au réchauffeur du boîtier papillon.

Et du coup, ça colle avec ce que dit Madfal.... Wink











Est-ce que comme ça, ca te parle mieux hlr? ou est-ce que tu as encore des différences?

Ça confirme surtout que le mécano qui a changé mon moteur ne s'est pas fait chier.
